Линейный вид, доступный в наших рефлектометрах с 2006 года, упрощает чтение рефлектограммы за счет линейного отображения значков для каждой длины волны. Этот вид преобразует точки данных графика, полученные из традиционной кривой одиночного импульса, в отражающие или неотражающие значки. С примененными пороговыми значениями «годен/не годен» становится проще выявлять ошибки в вашей ссылке.

Эта улучшенная версия линейного представления обеспечивает гибкость отображения как графика рефлектометра, так и его линейного представления без необходимости переключения для анализа оптоволоконной линии.

Хотя такое линейное представление упрощает считывание рефлектометром рефлектограммы одиночной длительности импульса, пользователю все равно потребуется установить параметры рефлектометра. Кроме того, часто необходимо выполнять несколько трассировок, чтобы полностью охарактеризовать оптоволоконные каналы. См. раздел ниже, чтобы узнать, как iOLM может выполнять это автоматически и с большей точностью.

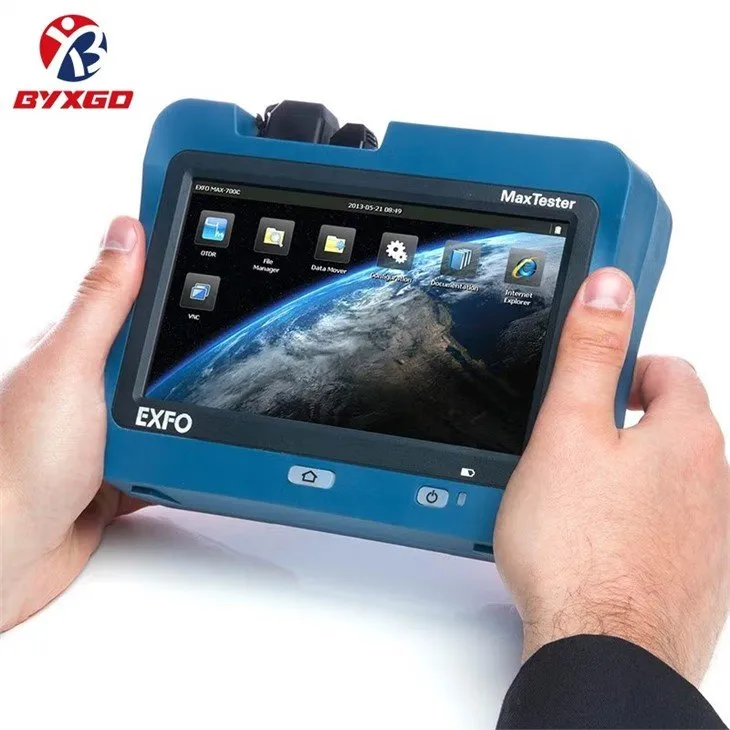

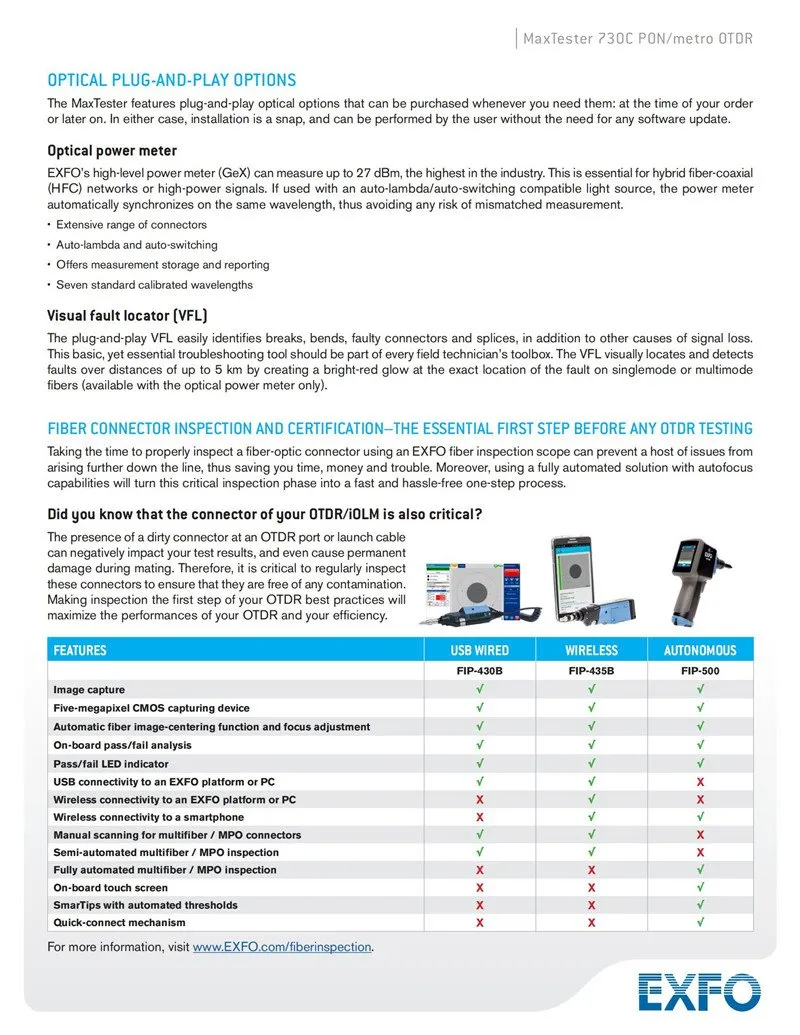

ТоварТехнические характеристики

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Отображать	7-дюймовый ({1}} мм сенсорный экран с улучшенными характеристиками для использования вне помещений, 800 x 480 TFT
Интерфейсы	Два порта USB 2.0 RJ45 ЛВС 10/100 Мбит/с
Хранилище	2 ГБ встроенной памяти (20 000 рефлектограмм, тип.)
Батареи	Перезаряжаемый литий-полимерный аккумулятор 12 часов работы согласно Telcordia (Bellcore) TR-NWT-001138
Источник питания	Блок питания Адаптер переменного/постоянного тока, вход 100-240 В переменного тока, 50-60 Гц
Длина волны (нм) б	1310 ± 20/1550 ± 20/1625 ± 10/1650 ± 5
Встроенный фильтр порта SM live	1625 nm: highpass >1595 нм isolation >50 дБ от 1270 нм до 1585 нм 1650 нм: полоса пропускания 1650 нм ± 7 нм isolation >50 дБ из 1650 нм ± 10 нм
Динамический диапазон (дБ) c	39/38/39/39
Мертвая зона события (м) d	0.5
Мертвая зона затухания (м) e	2.5
Мертвая зона PON (м) f	30
Диапазон расстояний (км)	0.1 до 400
Ширина импульса (нс)	от 3 до 20 000
Линейность (дБ/дБ)	±0.03
Порог потерь (дБ)	0.01
Разрешение потерь (дБ)	0.001
Разрешение выборки (м)	0.04 до 10
Точки отбора проб	До 256 000
Неопределенность расстояния (м) f	±({{0}},75 плюс 0,0025 процента x расстояние плюс разрешение дискретизации)
Время измерения	Определяемые пользователем
Точность отражения (дБ) b	±2
Типичное обновление в реальном времени (Гц)	4

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ (внутренний электросчетчик) б, з
Диапазон входной мощности (дБм)	1490 нм: от –65 до 18 1550 или 1577 нм: от –50 до 28
Измеритель мощности PON (нм)	Два канала: 1490/1550
Широкополосный измеритель мощности (нм)	Один канал: от 1270 до 1625
Неопределенность мощности (дБ) а	±0.2
Калиброванные длины волн (нм)	1310, 1490, 1550 и 1625 гг.
Спектральная полоса измерителя мощности PON (нм)	с 1450 по 1530 год
Спектральная полоса широкополосного измерителя мощности (нм)	с 1270 по 1625 год
Выбираемые длины волн измерителя мощности PON (нм)	1490, 1550, 1490/1550
Выбираемые длины волн широкополосного измерителя мощности (нм)	1270, 1290, 1310, 1330, 1350, 1370, 1390, 1410, 1430, 1450, 1470, 1490, 1510, 1530, 1550, 1570, 1577, 1590, 1610,1625
Разрешение дисплея (дБ)	0.1
Измеритель мощности PON ORL (дБ) a	–55
Широкополосный измеритель мощности ORL (дБ) a	–50

Особенность:

а. Типичный.

б. Типичный динамический диапазон с трехминутным усреднением при SNR=1.

в. Типично для коэффициента отражения от –35 дБ до –55 дБ при использовании импульса длительностью 3- нс.

д. Типично для 1310 нм, для коэффициента отражения –55 дБ, с использованием импульса 3- нс. Мертвая зона затухания на длине волны 1310 нм обычно составляет 3,5 м с коэффициентом отражения ниже –45 дБ.

е. Неотражающий FUT, неотражающий делитель, потери 13-дБ, импульс 50-нс, типичное значение.

ф. Не включает неопределенность из-за индекса волокна.

грамм. Типичное значение выходной мощности при 1550 нм.

час Спецификации действительны, когда рефлектометр не работает или находится в режиме ожидания.
